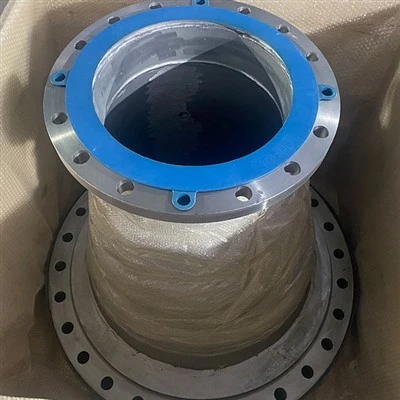

Виготовлення котушки труби
Стандарт: ASTM A312, ASTM A213, ASTM A269, ASTM A790
Матеріали: 304, 304l, 316 ,316l, 904l, 254smo, 2205, 2507
Комплектація: Труба, фланець, коліно, редуктор, трійник
Послуги: збірні котушки труб на замовлення
A збірна котушка трубице те, що ви отримуєте, коли майстерня виготовляє частину вашого технологічного трубопроводу -, труби, фітинги, фланці, опори, усе зварене, перевірене, гідровипробуване та позначене - перед відправкою на ваш сайт. Бригада об’єкта виконує зв’язки-зварних швів. Все між ними відбувається в контрольованому цеху.
Причина, чому підрядники EPC продовжують переходити на збірні конструкції, проста: цехові зварні шви виконуються на 95–98% першого проходу-, тоді як польові зварні шви працюють на 85–95% залежно від погоди та доступу. Для проекту з 1000-зварювальних швів цей зазор у 10–13% означає на 100–130 менше ремонтних зварювальних швів, а різниця у вартості між доопрацюванням на землі та доробкою в контрольованому цеху становить приблизно 3 рази.
Форми продукту
Бар і штанга
Тарілка та лист
Котушка та стрічка
Труби та труби
Фітинг: фланець, трійник, коліно, редуктор тощо.
Кування: кільце, вал, коло, блок тощо.
Матеріал × стандарт × матриця порівняння розміру
Це таблиця, яка вам потрібна, перш ніж опублікувати запит пропозицій. Він відображає сплави, які ми регулярно виготовляємо, відповідно до стандартів ASTM/ASME, які їх регулюють, діапазони розмірів, які найчастіше замовляють, і рівень документації, який вимагає більшість проектів.
| Матеріальна група | Типові оцінки | Застосовні стандарти | Загальний діапазон розмірів (NPS) | Загальні розклади |
|---|---|---|---|---|
| Нержавіюча сталь (аустенітна) | 304/L, 316/L, 321, 310 | ASTM A312 / A358 / A813 / A814 | NPS 1/2" – 24" | Sch 10S – 80S |
| Нержавіюча сталь (дуплекс) | 2205 (S31803/S32205), супер дуплекс 2507 (S32750) | ASTM A790 / A928 | NPS 1/2" – 24" | Sch 10S – 80S |
| Нікелевий сплав (Ni-Cr-Mo) | Hastelloy C276 (N10276), C22 (N06022) | ASTM B619 / B622 | NPS 1/2" – 12" | Sch 10S – 80S |
| Нікелевий сплав (Ni-Cr) | Inconel 625 (N06625), Inconel 600 (N06600) | ASTM B444 / B705 | NPS 1/2" – 12" | Sch 10S – 80S |
| Нікель-залізо-хром | Incoloy 825 (N08825), 800H (N08810) | ASTM B423 / B705 | NPS 1/2" – 12" | Sch 10S – 80S |
| Нікель-мідь | Монель 400 (N04400) | ASTM B165 / B725 | NPS 1/2" – 12" | Sch 10S – 80S |
| Вуглецева сталь (для не{0}}корозійної роботи) | A106 Gr.B, A333 Gr.6, A335 P11/P22 | ASTM A106 / A333 / A335 | NPS 1/2" – 36" | Sch 40 – XXS |
Для більшості золотників нафтопереробних заводів GCC і європейських хімічних заводів робочими конячками є 316/л для загального використання, 2205 для морської води та хлориду та Hastelloy C276 / Inconel 625 для кислоти та високо-температури. Вуглецева сталь A106 Gr.B з'являється в комунальних і паропроводах.
Матриця параметрів зварювання - Числа, які містяться в WPS
Для кожної групи матеріалів процедура зварювання повинна залишатися в окремому вікні параметрів. Хороший WPS для збірних робіт визначає присадний метал, діапазон підведення тепла, межу міжпрохідної температури, захисний газ і вимогу (або заборону) PWHT. У наведеній нижче таблиці дотримується більшість кваліфікованих процедур; WPS вашого проекту може посилити або послабити їх на основі кваліфікації розділу IX ASME.
| Матеріальна група | Присадковий метал (AWS A5.14) | Підведення тепла (кДж/мм) | Макс. міжпрохідна температура (градус) | Екранування / підкладка | Потрібно PWHT? |
|---|---|---|---|---|---|
| 316/L нержавіюча сталь | ER316L / ER308L | 0.5 – 2.0 | Менше або дорівнює 150 | Продувка коріння аргоном (99,99% Ar) | немає |
| 2205 дуплекс | ER2209 (Ni-відповідає) | 0,5 – 2,5 (зазвичай 1,0 – 1,5 для кореня TIG) | Менше або дорівнює 150 | Продувка коріння аргоном + підтримка N₂ необов'язкова | Ніколи(руйнує фазовий баланс) |
| 2507 супер дуплекс | ER2594 (Ni-відповідає) | 0,5 – 2,0 (більш вузьке вікно) | Менше або дорівнює 100 | Очищення коріння аргоном + підтримка N₂ | Ніколи |
| C276 / C22 | ERNiCrMo-4 (C276) / ERNiCrMo-10 (C22) | 0.5 – 2.0 | Менше або дорівнює 150 | Очищення коріння аргоном, підкладка високої-чистості | Ні (з низьким вмістом вуглецю) |
| Інконель 625 | ERNiCrMo-3 | 0.5 – 2.0 | Менше або дорівнює 150 | Продувка коренів аргоном | немає |
| Інколой 825 | ERNiFeCr-2 або ERNiCrMo-3 | 0.5 – 2.0 | Менше або дорівнює 150 | Продувка коренів аргоном | Ні (Ti стабілізований) |
| Вуглецева сталь A106 Gr.B | ER70S-3 / ER70S-6 (GTAW) або E7018 (SMAW) | 1.0 – 3.0 | Менше або дорівнює 250 | Не потрібно | Необхідно вище 19 мм стінки відповідно до B31.3 |
Критичні правила з цієї матриці:
Підберіть наповнювач до хімічного складу основного металу.Використовуйте наповнювач C276 для основного металу C22, і ви втратите перевагу корозії HAZ, за яку заплатили. Використовуйте ER2209 на 316L, і ви створите осередок корозії на зварному шві.
Дуплекс і супер дуплекс ніколи не отримують PWHT.Якщо виробник пропонує PWHT для 2205 або 2507, зупиніть замовлення. PWHT в діапазоні 600–950 градусів осаджує сигма-фазу та руйнує фазовий баланс.
Підведення тепла має як нижню, так і верхню межу.Занадто низький рівень дуплексу дає високий вміст фериту + нітридів (ризик холодного розтріскування); занадто високий дає фази сигма + хі (втрата стійкості до корозії).
Допустимі розміри - Числа, які вирішують, чи підходить ваша котушка на об’єкті
Котушку, яка задовга на 5 мм або яка має відхилення від повороту на 2 градуси, не буде встановлено. Робота виробника полягає в тому, щоб зберегти ці розміри перед відправкою; завдання вашого інспектора — перевірити їх перед прийняттям. Це допуски, які вказує більшість проектів відповідно до ASME B31.3 §328.
| Тип допуску | Типовий ліміт (ASME B31.3) | Чому це важливо |
|---|---|---|
| Довжина-до-центру | ± 3 мм | Невідповідність довгого спулу=переробка поля |
| Довжина--face to face | ± 3 мм | Невідповідність фланця--фітингу |
| По центру-до-обличчя | ± 3 мм | Місце розташування відділення |
| Кут / фланець обертання | ± 0,5 градуса | Невідповідність отвору-болта → несправність прокладки |
| Паралельність поверхні фланця (зазор) | Менше або дорівнює 0,5 мм по всій поверхні | Герметизація прокладки |
| Внутрішнє зміщення зварного шва (привіт-ло) | Менше або дорівнює 1,6 мм для NPS Менше або дорівнює 24 | Якість зварювання / концентрація напруг |
| Місце розташування відділення | ± 3 мм | Зміцнювальна прокладка встановлюється-вгору |
| Овальність | Менше або дорівнює 1% OD (типовий) | Підгонка фланців, прокладки |
Все, що виходить за ці межі, є переробкою. Хороший виробник перевіряє розміри після-підгонки ТА після зварювання (усадка зварного шва може вивести розміри за межі допуску на 1–2 мм).
Розміри, форми та параметри конфігурації
Ми попередньо виготовляємо котушки від NPS 1/2" до NPS 36" у вигляді одинарних-котушок довжиною приблизно до 12 м і вагою до 8 тонн. Більші вузли розбиваються на транспортабельні модулі та з’єднуються на місці.
| Конфігурація | Типове використання | Примітки |
|---|---|---|
| Одинарна-котушка з фланцями на обох кінцях | Зв’яжіть-між двома фіксованими точками | Найбільш поширені; найпростіша доставка |
| Мульти-котушковий вузол (жатка + гілки) | Компресорні станції, колекторні труби | Важчий; може знадобитися розділене відправлення |
| Золотник з привареними фітингами (коліна, трійники, редуктори) | Схема технологічного трубопроводу на ізометрію | Фітинги відповідно до ASME B16.9 (приварні встик) або B16.11 (розеткові/різьбові) |
| Золотник з привареними патрубками | З'єднання приладів, лінії вибірки, дренажі | Зварні шви-з повним проплавленням; підсилювальні прокладки, де це необхідно |
| Котушка з вбудованими опорами / сідлами | Обладнання-навісне, насадки для посудин | За малюнок |
Кінцева підготовка, як правило, має фаски ASME B16.25 (стандарт 37,5 градусів, 22,5 градусів для тонких стінок) для стикових-зварних з’єднань; гладкі кінці або фланці для фланцевих з'єднань; різьбові або розеткові-зварні кінці для малих{5}}з’єднань.
Розміри та стандарти для-замовлених матеріалів
Для сплавів, які ми виготовляємо найчастіше (316L, 2205, C276, 625), типові шаблони конфігурації такі:
| матеріал | Найпоширеніший діапазон NPS | Найпоширеніший розклад | Найпоширеніші фітинги | Присадковий метал |
|---|---|---|---|---|
| 316/L нержавіюча сталь | NPS 2" – 12" | Sch 10S, 40S | B16.9 стикове зварювання (коліна з довгим радіусом, рівні трійники, концентричні переходи) | ER316L |
| 2205 дуплекс | NPS 2" – 8" | Sch 40S, 80S | B16.9 стиковий | ER2209 (Ni понад-узгоджено для балансу фаз) |
| Hastelloy C276 | NPS 1" – 6" | Sch 40S, 80S | B16.9 стиковий | ERNiCrMo-4 |
| Інконель 625 | NPS 1" – 6" | Sch 40S, 80S | B16.9 стиковий | ERNiCrMo-3 |
Для кислих робіт (відповідність NACE MR0175) обмеження твердості зварних швів становить 22 HRC макс. для вуглецевої сталі, 32 HRC макс. для дуплексної сталі - WPS виробника має продемонструвати відповідність за допомогою тестування твердості на PQR.
Процеси зварювання, які використовуються у виготовленні збірних котушок
Більшість збірних цехів використовують комбінацію процесів, вибраних для матеріалу та місця з’єднання:
| процес | ASME Розділ IX | Типове використання | Переваги |
|---|---|---|---|
| GTAW (TIG) | Процес 141 | Корінний прохід, тонка стінка, леговані матеріали | Корінь найвищої якості, без шлаків |
| SMAW (палиця) | Процес 111 | Наповнювач і кришка, вуглецева сталь | Універсальність, низька вартість обладнання |
| GMAW (MIG) | Процес 135 | Заливка з вуглецевої сталі, виробництво | Високе осадження |
| FCAW (флюсовий сердечник) | Процес 136/137 | Виробництво вуглецевої сталі | Висока продуктивність, усі-положення |
| SAW (заглиблена дуга) | Процес 121 | Великий діаметр, важка стінка | Дуже високе осадження |
| Комбінований GTAW + SMAW | 141 + 111 | Виготовлення сплаву та нержавіючої сталі | Якість коріння TIG + продуктивність заповнення SMAW |
| Орбітальний GTAW | 141 (автоматизований) | Малогабаритна нержавіюча, фарм | Постійна автоматизована якість |
Зварювання в цеховому стані (1G) набагато продуктивніше, ніж польове зварювання - перший-прохід UT/RT зазвичай становить 95–98% у цеху проти 85–95% у польових умовах.
Неруйнівний контроль - Що очікує побачити інспектор
Відповідно до ASME B31.3, область застосування NDE залежить від категорії рідини (звичайна, категорія M або високий-тиск / категорія D). Типові для заводських збірних котушок:
| Сервіс | VT | PT | MT | RT | UT |
|---|---|---|---|---|---|
| Нормальна рідина (вода, повітря, пара) | 100% | 10% кореня/кап | - | 10% стикових швів | - |
| Категорія М (токсичні рідини) | 100% | 100% | - | 100% стикові шви | - |
| Кислий сервіс (NACE MR0175) | 100% | 100% | - | 100% стикові шви | + твердість Менше або дорівнює 22 HRC |
| Висока-температура/високий{1}}тиск | 100% | 100% | - | 100% стикові шви | 100% |
Гідростатичне випробування при 1,5 × розрахунковий тиск × (S_test / S_design коефіцієнт напруження), проведене більше або дорівнює 10 хвилинам без падіння тиску - згідно з ASME B31.3 §345. Це остаточне приймальне випробування перед відправкою.
Пакет документації - Що потрібно вимагати з кожною доставкою спулу
Для GCC і європейських проектів пакет документації так само важливий, як і сама шпуля. Відсутність одного з них, і товарний чек затримає вашу доставку:
| документ | Стандартний | Відповідальність | Примітки |
|---|---|---|---|
| Сертифікат випробування млина (MTC) | EN 10204 3.1 або 3.2 | Млин | За тепло; хімія + механ |
| Специфікація процедури зварювання (WPS) | ASME Розділ IX | Виробник | За-товщину-матеріалу комбінований наповнювач |
| Кваліфікаційний протокол процедури (PQR) | ASME Розділ IX | Виробник | Запис тестового зварювання |
| Кваліфікація зварювальника (WPQ) | ASME Розділ IX | Виробник | На кожного зварника, на посаду-процесу-матеріалу |
| Weld Map / Weld Traveler | Специфікація проекту | Виробник | Ідентифікатор зварювального шва → ідентифікатор зварювальника → результати NDE |
| Звіти NDE (RT/UT/PT/MT) | ASME B31.3 / Розділ V | Фабрикатор (третя-сторона-свідок, якщо потрібно) | На зварний шов |
| Звіт про гідростатичні випробування | ASME B31.3 §345 | Виробник | Випробувальний тиск, тривалість, результати |
| Звіт про перевірку розмірів | ASME B31.3 §328 | Виробник | Перевірка допуску |
| Звіт про перевірку PMI | Специфікація проекту | Виробник або третя-сторона | Для сплаву або критичного обслуговування |
| Оцінка відповідності PED | PED 2014/68/ЄС | Виробник (уповноважений орган для категорії I-IV) | Необхідний для європейського обладнання, що працює під тиском |
| Звіт про термічну обробку (якщо PWHT) | ASME B31.3 | Виробник | Час{0}}запис температури |
| Звіт про обробку поверхні / покриття | Специфікація проекту | Виробник | Якщо FBE, 3LPE, фарбування тощо. |
| Походження матеріалу/країна походження | Специфікація проекту | Млин / Фабрикатор | Необхідно для митних правил і правил походження GCC |
| Декларація NACE MR0175 / ISO 15156 | NACE / ISO | Виробник | Для кислих ліній обслуговування |
| Випуск-третіх сторін про перевірку | SGS / BV / TUV / тощо. | Третя сторона | Спостерігайте або звільняйте-точку утримання |
Для проектів GCC (Saudi Aramco, SABIC, QatarEnergy, ADNOC) список документації розширюється далі: подвійне-маркування (номер нагрівання на трубі ТА на сертифікаті), відповідність AVL, сертифікат походження та іноді-форми перевірки для конкретних проектів. Попросіть список пересилання документів (DTL) на етапі RFQ, щоб ви знали, що надійде з відправленням.
Чому якість збірного зварювання перевершує якість польового зварювання
Цифри розповідають історію:
| Метрика | Польове зварювання | Магазин Збірні |
|---|---|---|
| Перший-прийняття UT/RT | 85–95% | 95–98% |
| Продуктивність зварника | 2–3 зварювальні роботи/люд-день | 6–8 зварювальних швів/люд-день (цеховий позиціонер + пристосування) |
| Затримки погоди | Дощ/вітер/холод зупиняють виробництво | Критий магазин, без впливу погодних умов |
| Обмеження доступу до сайту | Будівельні ліси, замкнутий простір, робота на підйомі | Позиціонери-на рівні землі |
| Час налаштування NDE | Значний (мобільна бригада на місці) | В-власний RT/UT, негайно |
| Вартість повторної роботи за зварний шов | 2–3× оригінал (вирізати, повторно-зварити, повторно-перевірити на місці) | 1,5× оригінал (переробка в-магазині відбувається швидше) |
Для проекту з 1000-зварювальних швів різниця між 95% і 98% прийняття-першого проходу становить 30 заощаджених зварювальних швів. При 500–700 за переробку на полі, 500–700 за переробку на місці, 5000 за переробку в цеху (нижче, оскільки немає мобілізації), економія становить приблизно 30 000 доларів США на прямій доопрацюванні – і це без урахування відновлення за графіком і ризику якості.
Типове застосування збірних котушок для труб
| Промисловість | Де використовуються збірні котушки |
|---|---|
| Нафта і газ (видобуток) | Трубопроводи гирла свердловини, колектори, видобувні колектори, підводні вузли шлангокабеля |
| Нафта і газ (середня течія) | Компресорні станції, насосні станції, вузли обліку, в’язки трубопроводів |
| Нафтопереробний завод / нафтохімія | Лінії живлення реактора, трубопроводи дистиляційної колони, трубопроводи FCC, трубопроводи гідрокрекінгу |
| Хімічна обробка | Трубопроводи реактора, лінії перекачування кислоти, колектори теплообмінника |
| Генерація електроенергії | Трубопроводи живлення котла, паропроводи, циркуляційні трубопроводи скрубера FGD, системи охолодження води |
| Морський/офшорний | Труби охолодження морської води, системи протипожежного водопостачання, баластні лінії, транспортування палива |
| Опріснення | Накачування RO під високим{0}}тиском, труби забору морської води, лінії відведення розсолу |
| СПГ / кріогенний | Трубопроводи холодного боксу, секція зрідження, завод етилену |
FAQ
З: Що таке збірна котушка для труб?
Відповідь: Котушка збірної труби – це частина технологічного трубопроводу - труби, фітинги, фланці, опори -, повністю зварені, перевірені, гідровипробувані та розмічені в майстерні з ваших ізометричних креслень. Він надходить на місце готовим до остаточного з’єднання, що скорочує зварювання на 50–80%.
Питання: скільки часу займає час доставки?
A: Термін доставки протягом 5-21 днів
Питання: чи є зразок послуги?
A: Зразки надаються безкоштовно
З: Яка мінімальна кількість замовлення?
A: Немає мінімальної кількості замовлення
Q: Як упакувати продукти?
A: Внутрішній шар має водонепроникний зовнішній шар паперу та фіксується дерев'яним піддоном для фумігації.
П: Країни-експортери
A: Бразилія, Південна Африка, Індонезія, Індія, Сінгапур, Малайзія, Іран, Росія, ОАЕ, Чилі, Лаос тощо
