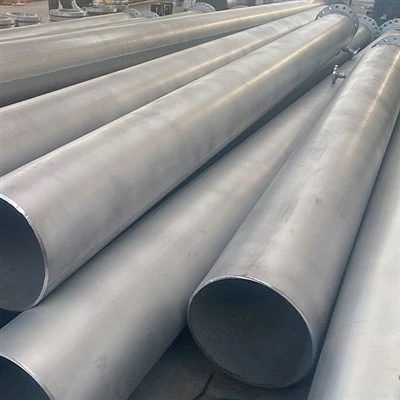

UNS N04400 Монель труба
1. Стандарт: ASTM B165, ASTM B163, ASTM B474, ASTM B725
2. Діаметри: 4.0 - 1219.2 мм
3. Товщина стінки: від 0,5 до 20 мм
4. Довжина: одинарна випадкова довжина, подвійна випадкова довжина та індивідуальна
5. Класи: Монель 400, UNS N04400, WNR.2.4360
UNS N04400 Монель трубаце робоча конячка сімейства нікель-мідних сплавів. Він був у безперервній промисловій експлуатації більше століття, тому що він виконує одну функцію винятково добре: він протистоїть морській воді, фтористоводневій кислоті та сильним лугам за ціною набагато нижчою від нікелевих сплавів, таких як Inconel 625 або Hastelloy C276. Якщо ваш проект передбачає використання солоної води, HF-кислоти або їдкої речовини, це, як правило, перший сплав, про який запитує інженер-матеріалист.
Форми продукту
Бар і штанга
Тарілка та лист
Котушка та стрічка
Труби та труби
Фітинг: фланець, трійник, коліно, редуктор тощо.
Кування: кільце, вал, коло, блок тощо.
Що таке Monel 400?
Монель 400 – це нікель-мідний сплав із номінальним складом 63% нікелю та 28–34% міді, а також невеликі кількості заліза, марганцю, вуглецю та кремнію. Його ідентифікують за:
- UNS N04400
- Werkstoff 2.4360(Європейське позначення)
- ASTM B165- безшовні труби
- ASTM B725- зварні труби
- ASME SB165 / SB725- еквіваленти-кодів посудини під тиском
Сплав є однофазним-і залишається аустенітним за будь-яких температур аж до точки плавлення, що означає, що він не може бути зміцнений за допомогою термічної обробки. Він магнітний при кімнатній температурі -, що дивує багатьох покупців -, і його можна зміцнити лише шляхом холодної обробки. Натомість Monel K-500 використовує шлях-зміцнення, тому він є найміцнішим представником сімейства.
Хімічний склад (ASTM B165)
| елемент | Специфікація (мас.%) | Типовий |
|---|---|---|
| Нікель (включаючи кобальт) | 63,0 хв | 66.5 |
| Мідь | 28.0 – 34.0 | 31.5 |
| Залізо | 2,5 макс | 1.2 |
| Марганець | 2,0 макс | 0.9 |
| Карбон | 0,30 макс | 0.12 |
| Кремній | 0,50 макс | 0.15 |
| Сірка | 0,024 макс | 0.005 |
Баланс нікелю-міді – це те, що надає сплаву його унікальності. Якщо MTR показує вміст нікелю нижче 63%, або міді за вікном 28–34%, матеріал не відповідає стандарту незалежно від того, що вказано в сертифікаті.
Механічні властивості (ASTM B165 / B725)
Труба, що поставляється в відпаленому стані, повинна відповідати таким мінімумам:
| Власність | Безшовні (B165) | Зварний (B725) |
|---|---|---|
| Міцність на розрив | 70 ksi (483 МПа) | 70 ksi (483 МПа) |
| Межа текучості (зсув 0,2%) | 28 ksi (193 МПа) | 25 ksi (172 МПа) |
| Подовження в 2 дюймах (50 мм) | 35% | 30% |
| Твердість (типова) | 60 – 85 грн | 60 – 85 грн |
Холодновитягнутий або-продукція зі зниженим навантаженням може постачатися з вищою міцністю, але наведені вище показники відпалу є тими, на що посилається більшість специфікацій проекту. Якщо ваша конструкція потребує вищого мінімального виходу, вкажіть це в замовленні на закупівлю - це змінює виробничий маршрут і ціну на заводі.
Фізичні властивості
| Власність | Значення |
|---|---|
| Щільність | 8,80 г/см³ (0,319 фунтів/дюйм³) |
| Діапазон плавлення | 1300–1350 градусів (2370–2460 градусів F) |
| Теплопровідність | 21.8 W/m·K |
| Питомий електричний опір | 51,3 мкОм·см |
| Модуль пружності | 179 ГПа (26 000 ksi) |
| Температура Кюрі | ~21 градус (кімнатна температура -, тому магнітна) |
| Коеф. розширення (20 – 100 градусів) | 13,9 мкм/м· град |
Стійкість до корозії: з чим вона справляється -, а з чим ні
Саме тут Monel 400 заробляє на себе, і де покупці найчастіше його неправильно використовують.
| Навколишнє середовище | Monel 400 Performance |
|---|---|
| Текуча морська вода | Чудова - дуже низька загальна корозія, стійка до хлоридної точкової коррозії при швидкому потоці |
| Застійна морська вода / тріщини | Сприйнятливий до щілинної корозії - уникайте мертвих ніжок; використовуйте 625 або супер дуплекс у вузьких щілинах |
| Плавикова кислота (всіх концентрацій, до кипіння) | Чудовий - класичний високочастотний службовий сплав |
| Кислота сірчана розбавлена (газована) | Добре до ~80 градусів і низьких концентрацій |
| Сильні луги / каустична сода | Відмінно витримує високі температури |
| Кислоти окислювальні (азотна, концентрована сірчана) | Поганий - піддається корозії |
| Вологий хлор / діоксид хлору | Не підходить |
Форми виробів і доступні розміри
Труба Monel 400 випускається як:
- Безшовні (ASTM B165)- NPS від 1/8" до 12", планується від 10S до 160S, випадкова або розрізана довжина
- Зварні (ASTM B725)- більші діаметри та легші стінки, економічно-ефективні для не-критичних схем
- Відрізати-до-довжини- нестандартної довжини для попереднього спулінгу та встановлення на місці
Наявність запасів змінюється залежно від партії опалення, тому найшвидший спосіб перевірити NPS, графік і кількість – це надіслати список розмірів безпосередньо. Більшість запитів, які ми бачимо, стосуються NPS від 1/2" до 6", Sch 40S і 80S. Як правило, за замовчуванням для роботи під тиском вище 150 psi використовується безшовна; зварені з повною радіографією є прийнятною альтернативою для ліній нижчого-напору.
Типові застосування
| Промисловість | Де використовується труба Monel 400 |
|---|---|
| Морський і офшорний | Лінії транспортування морської води, насосні та гребні вали, труби морських приладів |
| Хімічна обробка | Установки HF алкілування, лінії зберігання та транспортування фтористоводневої кислоти, теплообмінники |
| Видобуток нафти і газу | Обслуговування кислих свердловин і поверхні, компоненти гирла свердловини, внутрішні клапани та насоси |
| Рафінування | Підйомні системи сирої установки, амінне обслуговування, теплообмінні труби |
| Їдкий/хлор-луг | Випарники каустичної соди та трубопроводи |
| Харчова та фармацевтична промисловість | Лінії піддаються впливу хлоридних мийних засобів і розсолу |
Monel 400 проти Monel K-500 проти 316L: швидке порівняння
| Власність | Монель 400 (N04400) | Монель К-500 (N05500) | 316L (S31603) |
|---|---|---|---|
| Базова система | Нікель-мідь | Нікель-мідь (загартована-віком) | Нержавіюча сталь |
| Міцність на розрив | 70 ksi | 110 – 130 ksi (у віці) | 70 ksi |
| Продуктивність морської води | Відмінно (тече) | Відмінно (тече) | добре; ями в теплому / відстояному обслуг |
| HF кислотостійкість | Чудово | Чудово | Не підходить |
| Магнітний | так | так | немає |
| Типове використання труб | Морська вода, HF, каустик | Високо{0}}міцні кріплення, вали | Загальна служба антикорозії |
Якщо вам потрібен хімічний склад Monel 400, але більша міцність, K-500 — це відповідь. Якщо вам потрібна стійкість до морської води в теплих застійних умовах, жоден сорт монель не є правильним вибором - саме до них належить супер дуплекс 2507 або інконель 625.
Що перевірити, коли ви отримуєте трубу
Перш ніж звільнити платіж, перевірте відповідність замовлення на купівлю:
MTR (EN 10204 3.1)- переконайтеся, що число нагріву відповідає трафарету труби та перевірте відсоткове співвідношення Ni/Cu у таблиці вище.
PMI- позитивна ідентифікація матеріалу в зразку партії підтверджує баланс нікелю-міді.
Розміри- Допуски зовнішнього діаметра, товщини стінки та довжини відповідно до B165 / B725.
Поверхня- без глибоких подряпин, ямок або плям від корозії; кінці належним чином захищені.
Випробування тиском і записи твердості-, якщо вказано в замовлення на замовлення.
FAQ
Питання: про ціну труби Alloy 400 за кг?
A: Ціни коливаються від 25 до 40 доларів США за кг, залежно від розміру, товщини стінки, постачальника тощо.
Питання: скільки часу займає час доставки?
A: Термін доставки протягом 5-21 днів
Питання: чи є зразок послуги?
A: Зразки надаються безкоштовно
З: Яка мінімальна кількість замовлення?
A: Немає мінімальної кількості замовлення
Q: Як упакувати продукти?
A: Внутрішній шар має водонепроникний зовнішній шар паперу та фіксується дерев'яним піддоном для фумігації.
З: Країни-експортери
A: Бразилія, Південна Африка, Індонезія, Індія, Сінгапур, Малайзія, Іран, Росія, ОАЕ, Чилі, Лаос тощо
