АнФланець ASME B16.5 клас 1500 LJфактично не ущільнює саму рідину. Замість цього він використовується в тандемі з aкінець заглушки(короткий відрізок труби з розширеним плечем). Фланець діє як вільне опорне кільце, яке ковзає по трубі. HT PIPE постачає всі різні типи та масштаби фланців. Будь ласка, не соромтесязв'яжіться з намидля отримання додаткової інформації про продукт і ціни.
Чому варто вибрати фланець з шарнірним шарніром класу 1500?
Економічні-ефективні екзотичні сплави:Якщо ваша технологічна лінія вимагає-високоякісної нержавіючої сталі, титанових або нікелевих сплавів, вам потрібно лише придбати заглушку з цього дорогого матеріалу. Зовнішній опорний фланець LJ може бути виготовлений із дешевшої вуглецевої сталі, оскільки він ніколи не контактує з внутрішньою рідиною.
Швидке обслуговування:Лінії високого{0}}тиску класу 1500 потребують регулярного тестування та очищення. Можливість швидкого обертання та ковзання опорного фланця прискорює збірку та мінімізує час простою.
Герметизація поверхонь: RTJ проти рельєфної поверхні (RF)
З’єднання кільцевого-типу (RTJ)
RTJ є золотим стандартом для послуг із високим-тиском (＞Клас 600) і високими{2}}температурами. Глибока, прецизійно-оброблена канавка прорізана безпосередньо на торці заглушки. Суцільна металева кільцева прокладка (восьмикутна або овальна) стискається в паз опорним фланцем, утворюючи ущільнення метал--метал.
Підняте обличчя (RF)
Кінці радіочастотних шлейфів мають підняту частину на 0,25-дюймів (для класу 1500), оброблену з концентричним або спіральним зубчастим покриттям (зазвичай шорсткість від 125 до 250 мікро-дюймів). Ця поверхня врізається в напівметалеву прокладку, як спіральна намотана прокладка з внутрішнім кільцем.
Важливі підводні камені, яких слід уникати при проектуванні трубопроводів класу 1500
Оскільки системи класу 1500 працюють під неймовірно невибагливим тиском, незначні помилки в розмірах можуть призвести до серйозних структурних збоїв або витоків. Зверніть увагу на ці три технічні нюанси:
1. Радіус філе з’єднання внапуск
Подивіться уважно наРадіусстовпець у таблиці розмірів. Внутрішній кут фланця з’єднання внахлест має спеціальну оброблену криву, призначену для очищення кутового шва на кінці заглушки.
УВАГА:Якщо ви купуєте звичайний фланець або використовуєте фланець Slip{0}}On (SO) замість спеціального фланця Lap Joint, квадратний внутрішній край фланця SO закріплюватиметься на заглушці. Це запобігає плоскому контакту ущільнювальних поверхонь, що спричиняє катастрофічну поломку з’єднання під час закручування.
2. Збільшення допусків-при високому тиску
Система класу 1500 витримує екстремальні механічні навантаження. Оскільки фланець плаваючий, йогосвердловинаобробляється трохи ширше зовнішнього діаметра труби. Переконайтеся, що ваш підрядник труб використовує кінці заглушок, які точно відповідають графіку (товщина стінки) вашої труби, щоб ID (внутрішній діаметр) залишався повністю рівним.
3. Послідовність затягування болтів
Розміри отворів для болтів починаються від7/8"для невеликих трубопроводів і досягаючи до3-5/8"для 24--дюймових систем ці фланці потребують величезного крутного моменту. Працюючи з класом 1500, завжди використовуйте перехресну послідовність затягування за кілька проходів (зазвичай 30%, 60%, а потім 100% цільового моменту), щоб уникнути деформації опорного фланця.

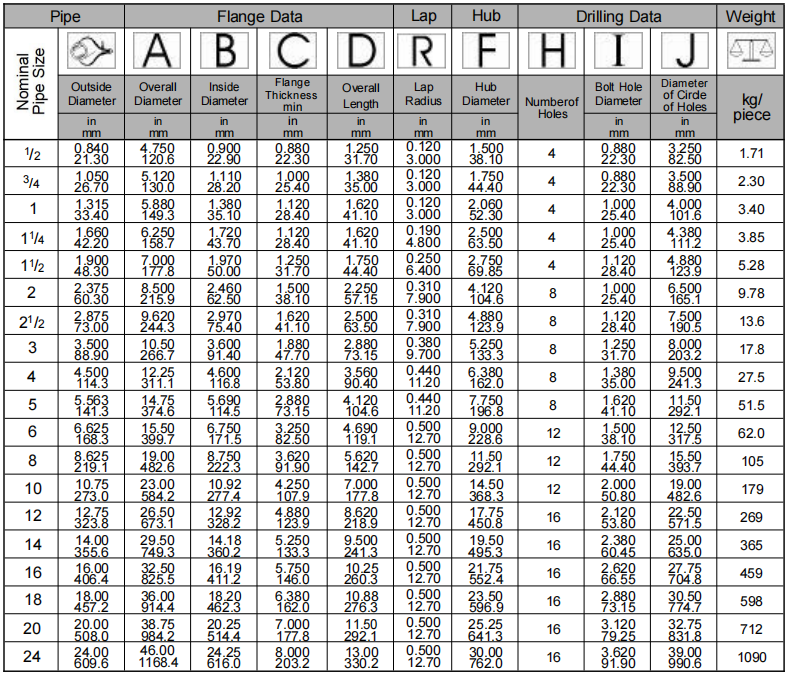

ASME B16.5 Клас 1500 LJ Розміри фланців
